REPETITIVE IMPULSE / SURGE POWER SUPPLY
PDF-Download: Datenblatt deutsch
Der IPX ist ein Impulsspannungsgenerator, welcher wiederholte Spannungsimpulse bei verschiedenen Pulsraten zur Bewertung von Surge resistenten Lackdrähten und Isolationsmaterialien abgibt, wie sie z.B. in EV Motoren zur Anwendung kommen. Es berücksichtigt die Vorgaben von IEC 60034-18-41/42.
Eine repetierendende Impulsspannung, welche die Transienten von PWM Frequenzumrichtern simuliert, wird auf den Prüfling auch für eine sehr lange Dauer abgegeben. Es können Bewertungen an induktiven oder kapazitiven Lasten mit unterschiedlichen Kapazitätswerten durchgeführt werden.
Spezifikation
Spezifikation
- Ausgangspolarität — Positive Elektrode・Negative Elektrode・Bipolar
- Ausgangsspannung
Unipolar: 0-6000V
Bipolar: 0-3000V - Wiederholrate — 1kHz-20kHz
- Anstiegszeit — ca. 100ns (ohne Last)
※ Einstellbarbar - Lastkapazität — ca. 100-2500pF
※ Anpassbar
Option
Option
- Überstrom Schutzschaltung; dadurch Dauerprüfung bis zum Durchschlag möglich
- Dauerbetrieb mit Teilentladungsfilter (MW-95); TE Bewertung möglich（Spezielle Anzeigeeinheit wie Oszilloskop erforderlich)
Anwendung
Anwendung
- Dauerspannungsfestigkeit von Isoliermaterialien
- Evaluierung von Lackdrahtqualitäten für Elektrische Maschinen
- Zuverlässigkeit von Primärisolationen
- EV Stator Überspannungstransienten-Test

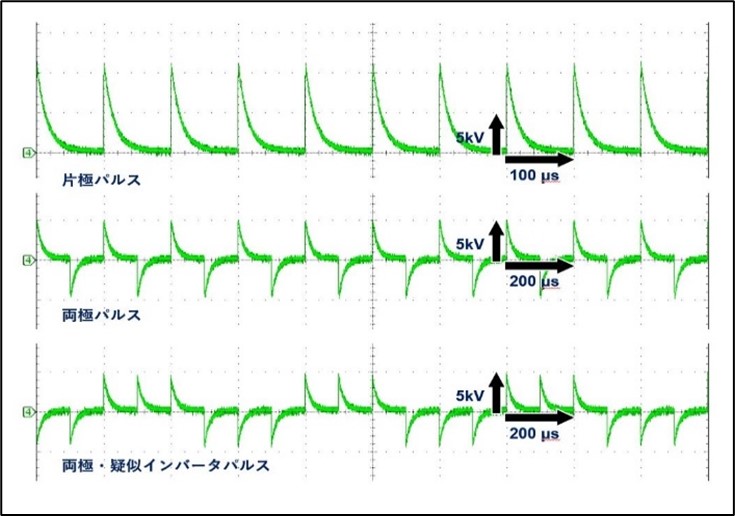

Ausgangssignal (Referenz)

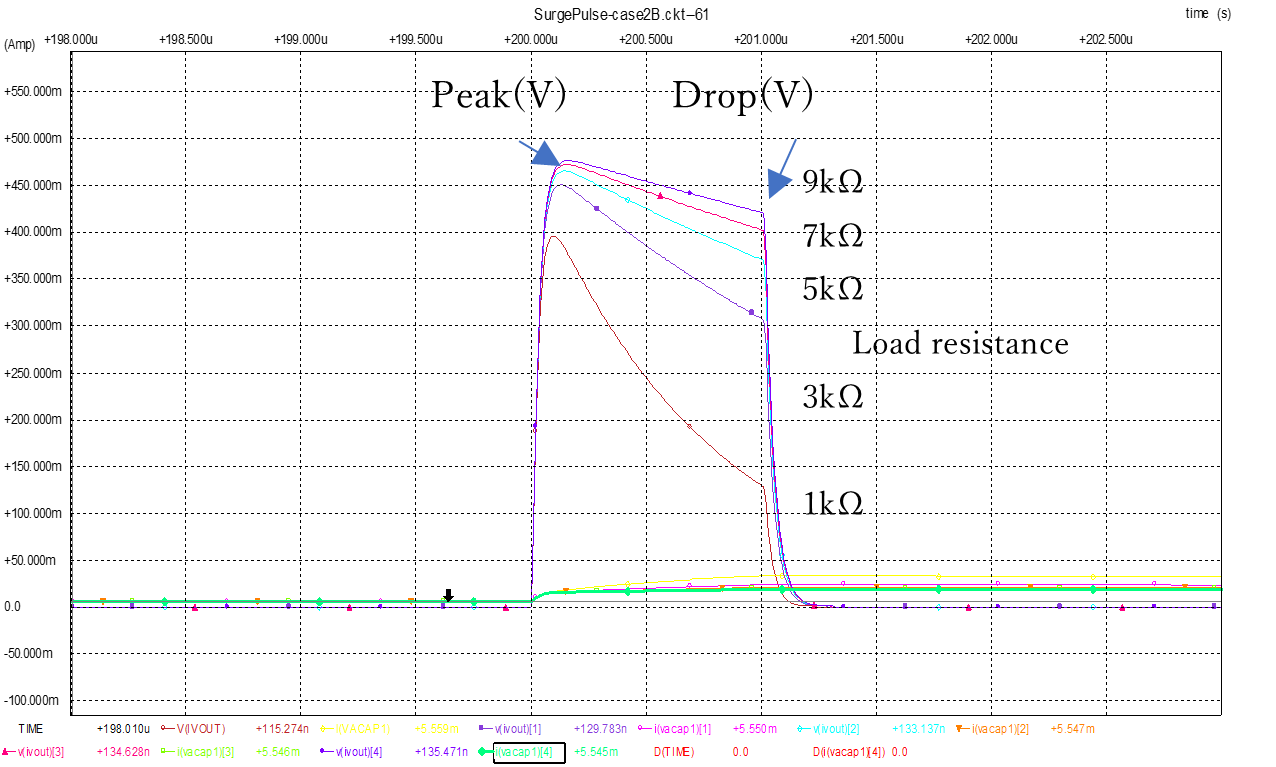

Prüfsignalbeispiel
(Beispiel mit variabler Scheitel- und Drop Spannung)
Prüfschaltung Blockschaltbild
Pulsbreite 1µs (variabel, abhängig von Gate “Ein” Zeit des Hochspannungs-Halbleiterschalters)
