Rotorprüfung

Rotor-Tester RT1/RT1A

Qualitätsprüfung von Kurzschlussläufern

PDF-Download: Rotor-Tester RT1/RT1A deutsch
PDF-Download: Rotor-Tester RT1/RT1A englisch


Dieses Prüfsystem zur Erkennung von Beschädigungen in Kurzschlussläufern von Asynchronmaschinen ist im Markt einzigartig.

Immer wieder sind Anwender mit Läuferproblemen konfrontiert, die mit herkömmlichen Messmethoden nicht oder nur unsicher identifizierbar sind. Der Rotor-Tester bietet eine einfache und flexible Lösung zur Erkennung von beschädigten Stäben und schlechten Verbindungen. Durch das sukzessive Prüfen der Stäbe nacheinander am ausgebauten Rotor ist eine schnelle Fehlerlokalisierung möglich.

Typische Rotorschäden sind Brüche oder Risse in Stäben und Endringen, Lunker sowie mangelhafte Löt- oder Schweißverbindungen. Sie alle führen zu einer verminderten Leitfähigkeit des Käfigs und damit zu Funktionsstörungen, wie Leistungsverlust, Überhitzung oder zu Geräuschen.

Der Prüfaufbau basiert auf einer speziellen Stromversorgungseinheit, einem Anzeigeteil sowie einem Satz induktiver Sensoren. Die Sensoren werden paarweise auf die Oberfläche des Rotors aufgesetzt und schrittweise über alle Rotorstäbe weiterbewegt. Dies gestattet eine präzise Fehlerlokalisierung.

Die Signale des Messsensors werden auf einem integrierten Digitaloszilloskop dargestellt. Selbstverständlich ist ein Sofortausdruck der Prüfkurven sowie eine Datenübertragung auf externe PC möglich (USB).



RT1A

Als kostengünstige Variante verfügt dieses Gerät über ein großes Millivoltmeter. Dadurch ist der RT1A kompakter und leichter. Ein Oszilloskop ist jederzeit anschließbar.

Produktlinien

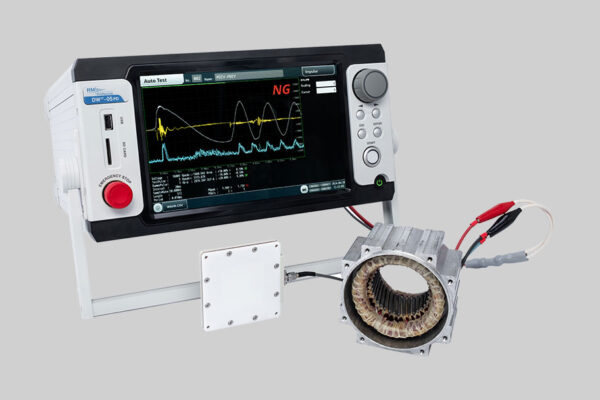

Wicklungsprüfung mit Stoßspannung
